從“修修補補”到“自我抑溫抗裂自修復”，防水技術的革命性跨越在建筑行業摸爬滾打十余年，我見過太多因滲漏而焦頭爛額的甲方、總包和設計師。傳統卷材防水，就像一個“貼膏藥”的外科醫生——表面看起來嚴嚴實實，但一旦某個搭接點失效，整個系統就會“竄水”，漏點難找、維修成本高昂，5-10年后還得重新“開刀”。

　　而今天，我們要聊的是一種全新的防水理念：讓混凝土本身具備“能抑制溫抗裂、自愈合，自修復”能力。就像人體皮膚受傷后會自行愈合一樣，科洛結構自防水技術，通過“內摻+外噴”雙體系，賦予了混凝土這種“生命力”。

　　科洛自防水系統是指：在混凝土里面摻入科洛抗裂劑(簡稱內摻)+在混凝土表面噴涂科洛DPS(簡稱外噴)，使混凝土自身防水，取消卷材涂料等外設防水層?？坡蹇沽褎┏蟹浅灝惖闹鲃涌沽涯芰?

　　重點工程抗裂防水“金鐘罩”：科洛何以成為核電站、地鐵、大橋的指定之選?

　　南水北調引江補漢工程實測：科洛抗裂劑抑溫53.7%，0裂縫 0滲水

　　48%降溫奇跡!中國建科院揭秘混凝土抗裂黑科技，顛覆傳統降溫抗裂技術

　　金控大廈8公分厚300米側墻只開裂一條裂縫如何做到的?

　　還有強大的自愈合自修復能力。

　　下面，我將用真實的工程案例和現場實驗，帶大家見證科洛內摻材料，外噴材料及內摻+外噴材料的“混凝土抗裂自修復”的奇跡。

　　一、內摻材料的自修復能力：從源頭賦予混凝土“自愈”基因

　　原理揭秘：遇水結晶，裂縫修復從內而外更徹底。

　　科洛無機納米抗裂防滲劑，是一種液態水性外加劑，在混凝土攪拌時直接加入。它的核心機制是：遇水釋放活性離子，與混凝土中未水化水泥反應生成不溶性結晶體，主動封堵裂縫與孔隙。

　　關鍵在于，這種反應不是“表面糊弄”——而是深層結晶反應，從內而外修復得就越徹底。

　　案例1：上海東站項目——110天追蹤，誰才是裂縫自修復之王?

　　【實驗背景】

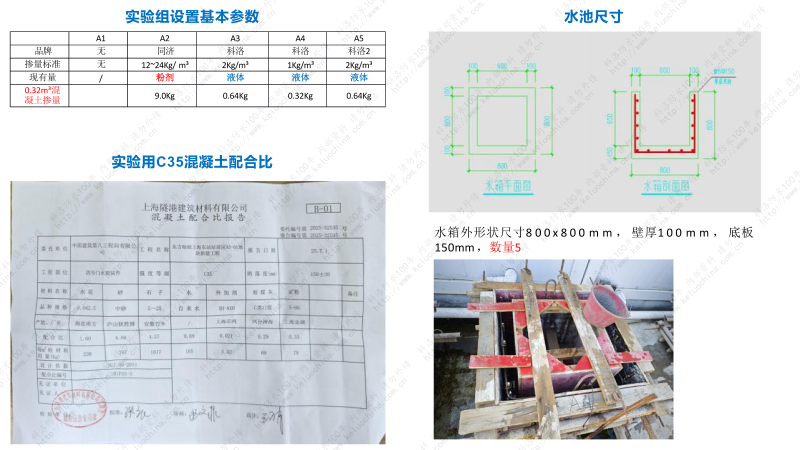

　　為模擬真實工程環境下的混凝土裂縫自修復能力，某東站項目開展了為期110天的水池裂縫修復實驗。5個相同尺寸的水池(壁厚100mm)，分別使用不同自修復外加劑，養護7天后人工制造裂縫(大錘錘擊)，蓄水觀察裂縫修復情況。

　　實驗對象包括：1號(對照)、2號(地聚物粉劑)、3號(科洛2kg)、4號(科洛1kg)、5號(科洛抑溫加強型2kg)。

　　【發現：科洛早期強度確實低】

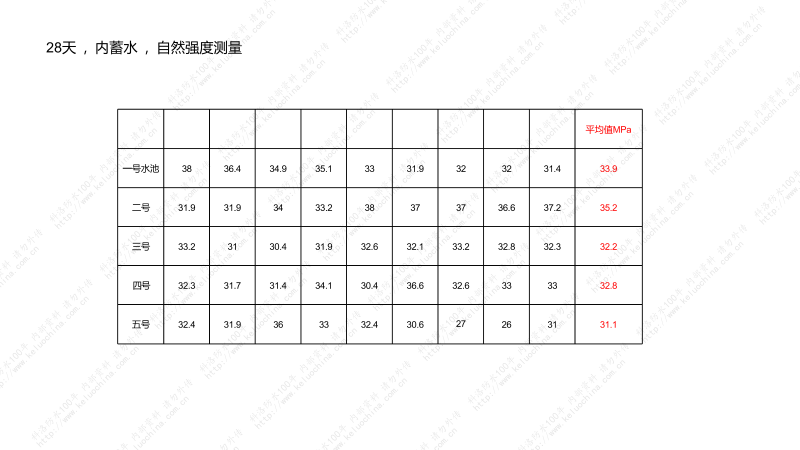

　　實驗初期就發現：1號、2號水池很難錘裂，而3、4、5號(科洛組)很容易錘裂，裂縫也更大更嚴重。這說明科洛材料早期會降低混凝土強度，更容易產生裂縫——但這恰恰是自修復材料“先裂后愈”的真實寫照。

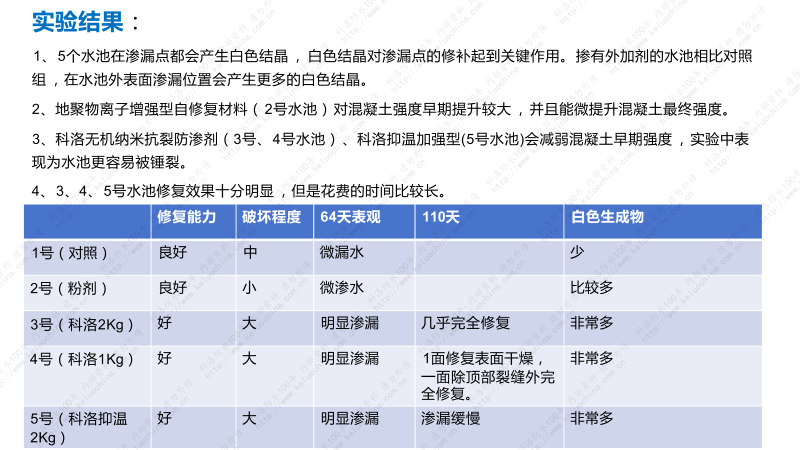

　　【修復效果：裂縫越大，修復越猛!】

　　62天表現： 1號、2號滲漏輕微、結晶少;而科洛組裂縫巨大、滲漏明顯，但白色結晶非常多，修復進度快。

　　110天表現： 科洛2kg組裂縫幾乎完全修復，表面干燥;科洛1kg組一面完全干燥;科洛抑溫型組滲漏明顯控制。

　　結論：科洛材料雖然早期裂縫大，但自修復能力最強，結晶生成量最大，修復最徹底。

　　掃碼查看報告全文

　　【測試后續】

　　水池在上海展會期間展出，所有參觀者親眼目睹：裂縫處密密麻麻長滿了白色結晶體，完全填滿了裂縫，外面滴水不漏?？蛻粼诔乇谏蠘俗⒘恕?2天”，實際上觀察了三四個月，修復效果持續增強。

　　另一個水池更“暴力”——內壁被砸得幾乎成了蜂窩煤，但外壁同樣長滿了結晶體，底部全部密封?？蛻舾袊@：“想象不到，能夠修復這么大的裂縫?！?/span>

　　案例2：拜泉民建場地——普通螺栓眼，一周自愈合

　　【項目痛點】

　　黑龍江拜泉縣某民建項目，一期8萬平米，三期共30萬平米。甲方為了驗證科洛材料的真實效果，自己購買材料、自己施工，做了一個2米×3米、墻厚僅15公分的水池。最“狠”的是：螺栓用的不是止水螺栓，而是普通螺栓——螺栓眼本身就是天然漏水通道。

　　【應用方案】

　　混凝土內摻科洛無機納米抗裂防滲劑，按膠凝材料0.5%添加。水池注滿1.5米深水，蓄水一周。

　　【效果反饋】

　　注水當天和第二天，螺栓眼確實滲水了。但一周后回訪：所有螺栓眼已經自愈合，表面干燥，只留下白色的結晶痕跡。甲方親自帶我們看：“當時漏水的地方，現在已經長死了，一點水都沒有了。”

　　水池蓄水9噸，墻厚僅15公分，沒有任何滲漏點。這個案例最難得的是：甲方全程自主操作，無人為干預，真實還原了材料在現場的表現。

　　案例3：消防水池——唯一漏點，自己長干了

　　【項目痛點】

　　某消防水池，9月份施工完成?；卦L時發現了一個漏點——這在水池工程中是最讓人頭疼的，通常需要放水、修補、重新做防水，耗時耗力。

　　【應用方案】

　　該消防水池在澆筑時內摻了科洛無機納米抗裂防滲劑，混凝土本體已具備自修復基因。發現漏點后，未做任何人工修補，僅保持正常使用狀態。

　　【效果反饋】

　　回訪人員指著墻面說：“就這一個漏點，現在已經不漏了，完全干了?！薄恍枰潘?、不需要注漿、不需要涂刷，內摻的材料自己把漏點“長”好了。白色結晶體會隨著滲水自動向缺陷處匯集，封堵通道，直到完全干燥。

　　案例4：10萬方調蓄池側墻——沒噴DPS，自己愈合了

　　【項目痛點】銀川市興慶區東部防澇能力提升項目10萬方調蓄池建設工程側墻出現滲漏水，按常規思路需要注漿或噴涂防水材料。但項目上還沒來得及做任何處理。

　　【應用方案】該側墻在混凝土澆筑時內摻了科洛無機納米抗裂防滲劑 ，未噴涂DPS，也未做任何人工修補。

　　【效果反饋】2025年3月19日，馬副總工在微信中反饋：“不漏水了，是自己愈合的，有水就慢慢愈合了。 ”他確認沒有噴DPS，只用了科洛抗裂劑。項目上感慨：“真牛，一般都能自愈的?！?

　　結論： 即使沒有外噴DPS，僅靠內摻科洛抗裂劑，混凝土也能在滲水環境下自主完成裂縫修復——內摻自修復基因，足以讓混凝土自己“長好”。

　　二、外噴(科洛DPS)自修復：給混凝土穿上“智能鎧甲”

　　原理揭秘：深層滲透，結晶永久密封

　　科洛永凝液DPS是一種無機水性滲透結晶型材料，噴涂后沿毛細孔和微裂縫向內部滲透20-30mm，與混凝土中的氫氧化鈣反應生成不溶性硅石結晶體，像“樹根”一樣牢牢扎入混凝土內部。

　　這種結晶體具有“遇水膨脹、干燥休眠”的特性——水分再次入侵時，結晶體再次激活，持續修復。

　　案例1：中山某創新園——0.8mm裂縫，7天自愈合

　　【項目痛點】

　　中山某創新園項目，需要驗證科洛自防水系統在真實工程中的裂縫自愈合性能。項目部澆筑了兩個1米×1米×1米的水池：一個基準水池，一個內摻科洛抗裂劑水池。拆模后對科洛水池進行破壞性試驗——大鐵錘砸出兩處裂縫：一處小于0.4mm，一處約0.8mm。

　　【應用方案】

　　對兩處裂縫噴涂科洛永凝液DPS，裂縫部位噴涂三次以上，間隔2小時。水池底板和墻體整體噴涂兩遍。

　　【效果反饋】

　　l基準水池：拆模后就有5個滲漏點(螺桿根部、蜂窩部位)，還有孔洞和露筋。

　　l內摻科洛水池：拆模后表面光滑，無開裂，無蜂窩孔洞，蓄水無滲漏。

　　最驚艷的是外噴DPS后的裂縫自修復：

　　l小于0.4mm的裂縫：3天后完全修復，無濕痕。

　　l約0.8mm的裂縫：7天內完全修復，無滲漏。

　　這份由項目部總工、監理共同見證的試驗報告，成為科洛外噴DPS自修復能力最權威的工程實證。

　　案例2：屋面裂縫——大雨過后，底板干了

　　【項目痛點】

　　某屋面實驗區，原來下雨時上面積水，就會不斷漏水下來，長期滲漏導致屋面結構受損。

　　【應用方案】

　　對屋面裂縫區域噴涂科洛永凝液DPS。

　　【效果反饋】

　　一場大雨過后回訪：原來漏水的地方，現在全都是干的。觀察到底板下面有滲透結晶生成——水在蔓延的同時，結晶不斷跟著水往外生長，最終把水路完全封死。

　　案例3：某項目側墻——噴涂后1小時下雨，結晶體照樣生長

　　【項目痛點】

　　某地下工程側墻，需要快速實現防水效果，但施工當天天氣不穩定。

　　【應用方案】

　　對側墻噴涂科洛永凝液DPS。

　　【效果反饋】

　　客戶在微信中發來反饋：“效果很牛逼!我從來沒有想到，就簡單噴一道，結晶體可以長得這么好。目前該側已經回填土。我知道這個材料有用，沒想到有這么神奇?！?/span>

　　更難得的是：他噴涂后不到1小時就下雨了，但材料已經滲進去了，結晶反應正常進行?？蛻糇约阂彩亲鼋Y構防水的，坦言：“頭一次看到能自修復裂縫這么徹底的材料?！?/span>

　　案例4：裂縫處理方案——專家論證：外噴DPS作為必選工藝

　　【項目背景】

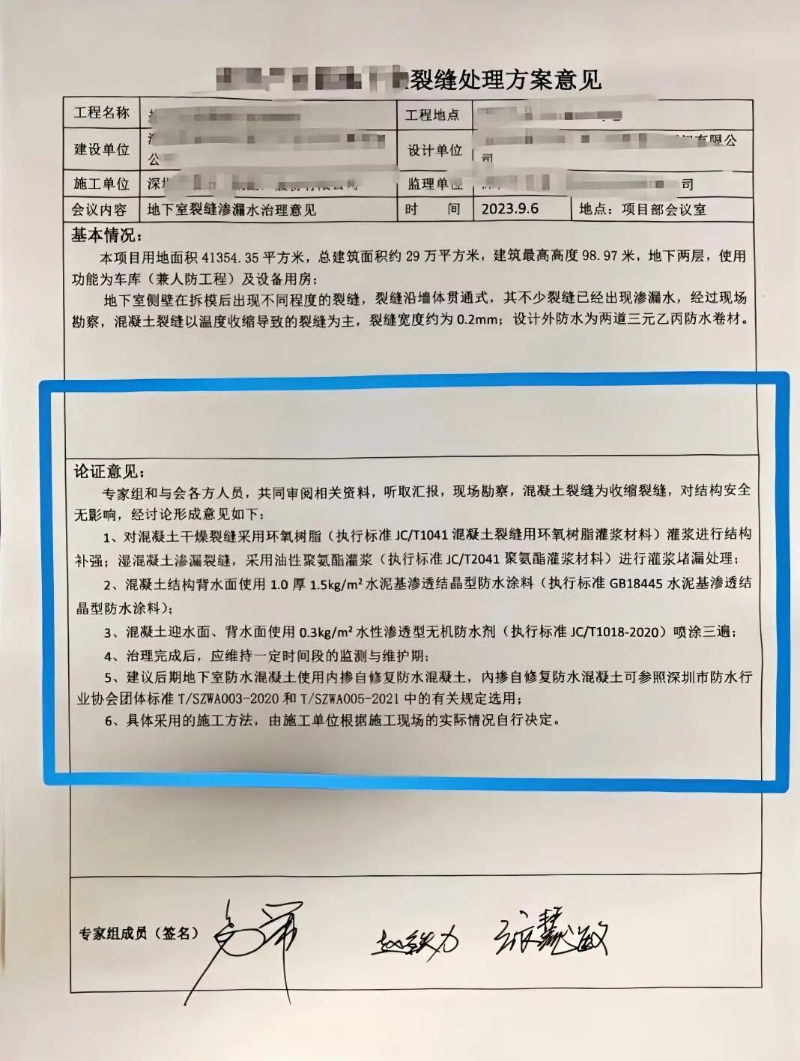

　　某大型地下室側壁拆模后出現大量溫度收縮裂縫(約0.2mm)，兩道卷材已無法阻止滲漏。

　　【專家論證意見】

　　2023年9月6日，專家組現場勘察后形成正式意見：在背水面噴涂水性滲透型無機防水劑(JC/T1018-2020)三遍，同時建議后期地下室防水混凝土使用內摻自修復防水混凝土。

　　這是來自權威專家的官方認可——科洛永凝液DPS被寫入裂縫治理方案，作為必選工藝。

　　三、內摻+外噴協同：1+1>2的自修復奇跡

　　案例：磚墻滲透實驗——水在蔓延，結晶在“追殺”

　　【實驗現象】一個厚度僅2分的多孔磚墻，昨天留了三分水，今天還剩三四毫米。令人驚奇的是：墻的外側，竟然長出了新的無機納米結晶體——水滲到哪里，結晶就跟到哪里，甚至“追”到了隔壁區域。

　　【應用方案】該墻體采用科洛內摻抗裂防滲劑+外噴永凝液DPS雙體系。內摻從源頭賦予混凝土自愈基因，外噴DPS滲透結晶形成密封層。

　　【效果反饋】外側墻體完全干透，無任何滲水痕跡。實驗證明：結晶會跟隨水的路徑持續生長，即便墻體更厚，也能徹底鎖住水分，效果直觀震撼。

　　【實驗現象】店里一個樣板水池，底板6公分厚，內側2公分厚，摻了科洛抗裂劑、刷了兩層DPS。之前角落有一條約3毫米的裂紋，放水幾天后，竟然慢慢愈合了。蓄水兩個月，滴水不漏，底部放一面鏡子，干燥清爽，一條裂紋都看不見。

　　【應用方案】內摻科洛無機納米抗裂防滲劑 + 外刷科洛永凝液DPS兩層。

　　【效果反饋】3毫米裂縫在幾天內自愈合，兩個月持續蓄水無滲漏?？蛻舾袊@：“非常神奇!”——這么薄的板，這么大的裂縫，照樣自己長好。

　　案例：樣板水池——3毫米裂縫，放水幾天自己愈合了

　　四、權威聲音：沈春林領銜專家團，高度認可科洛自修復技術

　　2025年11月14日，以中國中材集團蘇州非金屬礦工業設計研究院副院長沈春林為首的業內專家，在昆明開展專題研討，聚焦科洛產品的裂縫修復性能。

　　專家團隊一致認為：科洛通過無機納米抗裂防滲劑降低水化熱、水性滲透結晶材料封閉裂縫等核心技術，在提升抗滲壓力、抑制裂縫生成方面表現突出。結合虎門二橋、青島地鐵等實際案例，專家充分肯定科洛在延長建筑壽命、降低綜合成本上的顯著價值。

　　此次研討為科洛技術在西南地區基建項目的推廣應用提供了專業參考，助力建筑防水行業向長效化、綠色化轉型。

　　結語：選對材料，裂縫也能“自愈”

　　以上案例，覆蓋了從實驗室到真實工程、從民建到國家重大項目、從細微裂縫到超過1公分的貫穿裂縫。它們共同證明了一個事實：

　　不是所有自修復材料都一樣。 科洛在體量、裂縫更大、破壞更嚴重的情況下，反而修復得更好、更徹底。

　　但科洛的價值，遠不止于“抗裂自修復”

　　國家背書：住建部“好房子”建設唯一入選技術

　　2025年6月，住房和城鄉建設部科技成果庫正式納入科洛防水的“‘好房子’——抑溫抗裂雙自愈型結構自防水系統” ，科洛被明確視為解決滲漏難題的關鍵技術方向與推廣標桿。

　　這標志著科洛技術獲得國家層面權威認可——不是所有自防水都能叫“好房子”技術，科洛是唯一入選。

　　硬核抗裂：從源頭不讓裂縫出現

　　自修復是“亡羊補牢”，抗裂才是“未雨綢繆”。

　　南水北調后續工程——引江補漢，國家重大水利項目。葛洲壩集團在7標段進行了嚴格的現場對比試驗：

　　·

　　抑溫率53.7%：科洛II型抗裂劑將水化熱溫升5℃所需時間從5小時延長至10.8小時，溫升速率降低一半以上。

　　·

　　·

　　0裂縫、0滲水：添加科洛II型的襯砌混凝土，拆模后連續觀測30天，表面光滑平整，無一條裂縫，無一處滲水。

　　·

　　·

　　強度不降反升：28天強度達到37.3MPa，超過設計強度的124%。

　　·

　　結論：科洛抗裂劑不是“事后修補”，而是從根源抑制裂縫產生。配合自修復機制，形成了“防得住最好，防不住的也能自修復”的雙重保障。

　　掃碼查看最新自修復案例

　　全周期價值：一次施工，終身免維護

　　傳統防水最大的隱形成本不是初次投入，而是周期性的翻修。而科洛自修復體系，通過“內摻從源頭賦予混凝土自愈能力 + 外噴實現深層結晶密封”的雙保險，讓防水真正實現了“一次施工，終身免維護”。

　　住建部明確規定：新材料新技術通過論證后，可以取消卷材傳統防水。這意味著科洛不僅能提升品質，還能節省找平層、保護層等3-5道工序，綜合成本降低30%-50%。

　　如果你正在為項目的滲漏問題頭疼，不妨問自己一個問題：你的混凝土，裂縫之后還能自己長好嗎?

　　科洛結構自防水——住建部“好房子”建設指定技術，讓混凝土自己會長好的防水系統。

　　(注：本文涉及的技術參數、案例數據均來源于科洛公司公開資料、第三方檢測報告及客戶實地反饋，歡迎考察驗證。)
